科普｜選擇工業相機前，你必須知道的專業用語
簡單解釋一下機器視覺領域常用的專業用語：工作距離、物像距離、光圈、對應最大CCD尺寸、接口、視野范圍、圖像大小、視角、景深的計算、焦距、圖像亮度、視野和焦距的計算、畸變、MTF

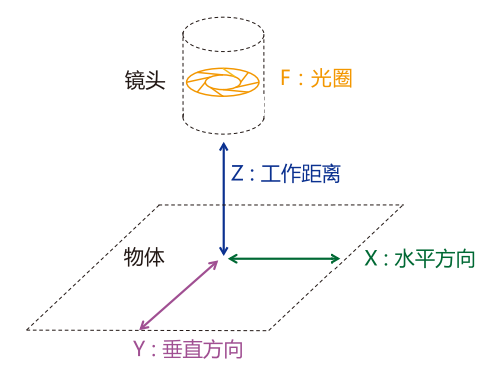

工作距離及物像距離
工作距離(WD)是指鏡頭最下端機械面到物體的距離。????????
物像距離(O/I)是指物平面到相機芯片間的距離。????????
物像距離=工作距離+鏡頭本體長度+法蘭距。????????
其中對于常見的C口鏡頭和相機，法蘭距為17.526mm
光圈(Iris)?
用F表示，以鏡頭焦距f和通光孔徑D的比值來衡量。每個鏡頭上都標有最大F值，例如8mm?/F1.4代表最大孔徑為5.7毫米。F值越小，光圈越大，F值越大，光圈越小。
對應最大CCD尺寸(Sensor?Size)?
鏡頭成像直徑可覆蓋的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。
接口(Mount)?
鏡頭與相機的連接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。
視野范圍(Field?of?View,FOV)????
相機實際拍到區域的尺寸。

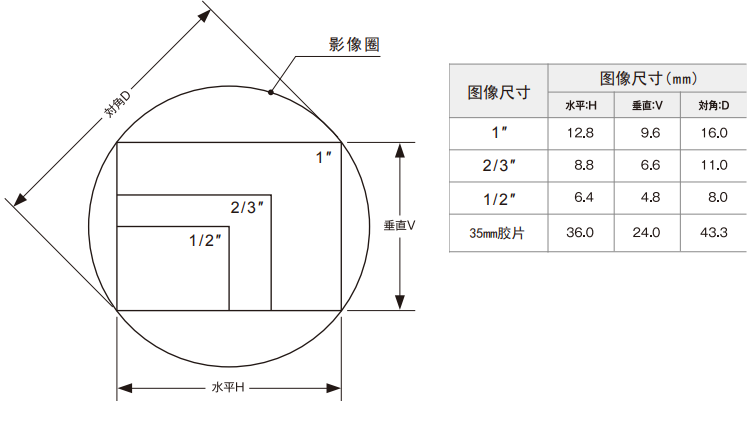

圖像大小

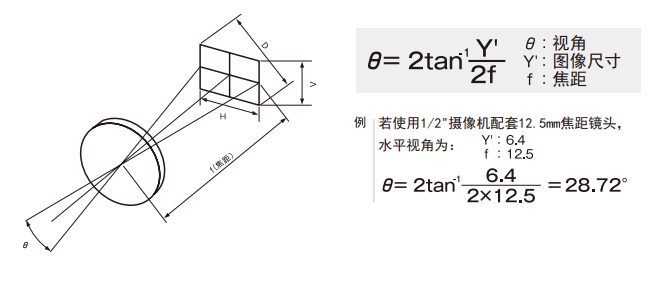

視角
視角是用角度表示在規定的像場中能夠攝入的范圍。通常是指鏡頭處于無限遠時的角度。焦距相同，若像場大小不同，視角則不同。

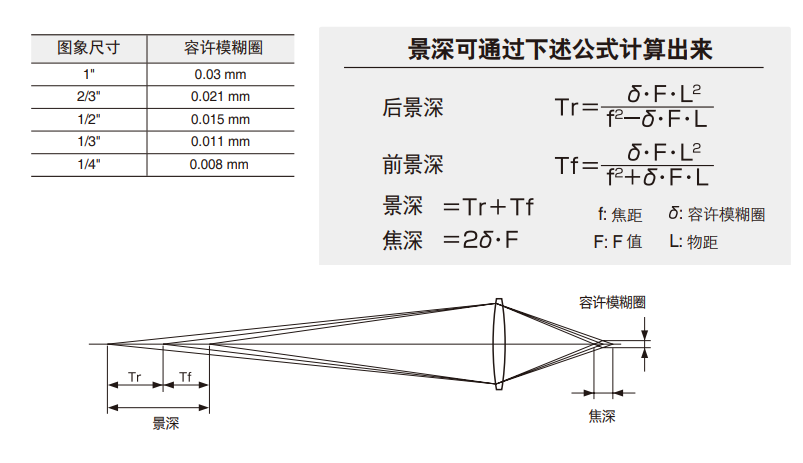

景深的計算
對被攝景物聚實焦點時，即使被攝景物是具有立體感的被攝體，在聚實點的前后的一定的范圍內看上去焦點都是實的。
這個前后的一定范圍就稱作景深。這是因為圖像的模糊一旦小于一定的大小，看上去焦點就是清晰了的緣故。這個模糊量的大小就稱作容許模糊圈。

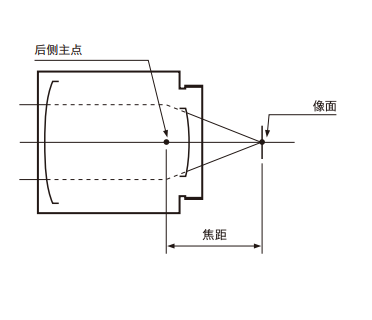

焦距
焦距是指鏡頭的后側主點到成像平面的距離。
隨著鏡頭焦距變化的同時視角也發生變化。焦距越長視角越窄，與之相反，當焦距變短時視角變得更寬廣。

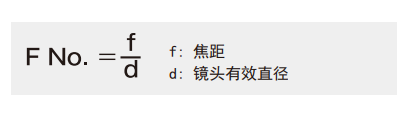

影像亮度(Fand T No.)
光闌指數（F）是影像亮度的一個表征。數值越小，亮度越高。通過焦距和鏡頭的有效直徑之比可以求出光闌指數。
光闌指數是假設鏡頭的透射率為100%時確定的，但實際上不同的鏡頭透射率不同。這樣，光闌指數相同，但影像亮度會有不同。
為了消除這種不便，建立了一個綜合考慮光闌指數和光線透射率的系統，即T制光闌。光闌指數（F）與T制光闌的關系如下。

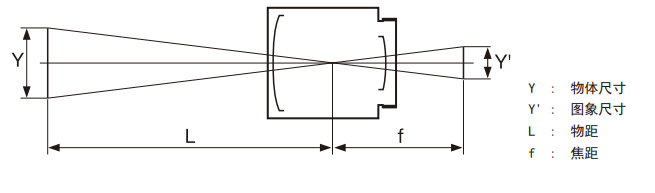

視野和焦距的計算
(1) 視野的計算
在物距為有限的情況下，視野便能通過下述公式計算出來。

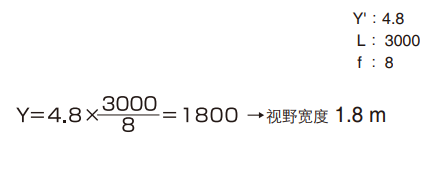

舉 例：
若使用1/3英寸攝像機配套8mm焦距鏡頭，物距為3m時，監視器滿屏攝入的水平方向尺寸為：
(2) 焦距的計算
在物距為有限的情況下，焦距便能通過下述公式計算出來。
舉 例：

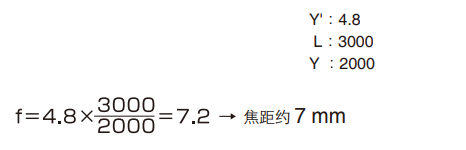

使用1/3英寸攝像機，物距為3m，被攝景物寬2m，若要在監視器水平方向滿屏攝入的時，焦距為：

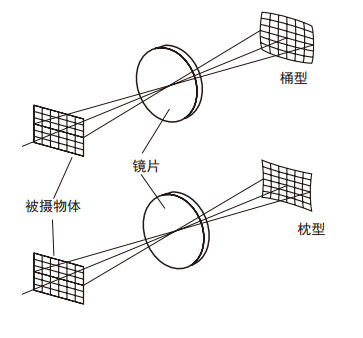

畸變
被攝物體經過鏡頭拍攝后在成像面上變成彎曲的現象?；兎譃橥靶突兒驼硇突儭?br />

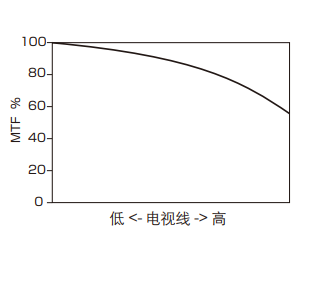

MTF（分解力和調制傳遞函數）
用比值來表示被攝景物（黑白條紋圖形）自身的對比度在像面上被忠實地再現的精度就是MTF。
分解力是指鏡頭對不同間隔的黑白條圖形的再現能力。與之相反，調制傳遞函數指的是鏡頭再現黑白條圖形的精度。
MTF通常用來表述鏡頭的性能，被看作是評鏡頭性能的好辦法之一。
