Q-21A230相機應用在3DAOI方面
2024-10-18

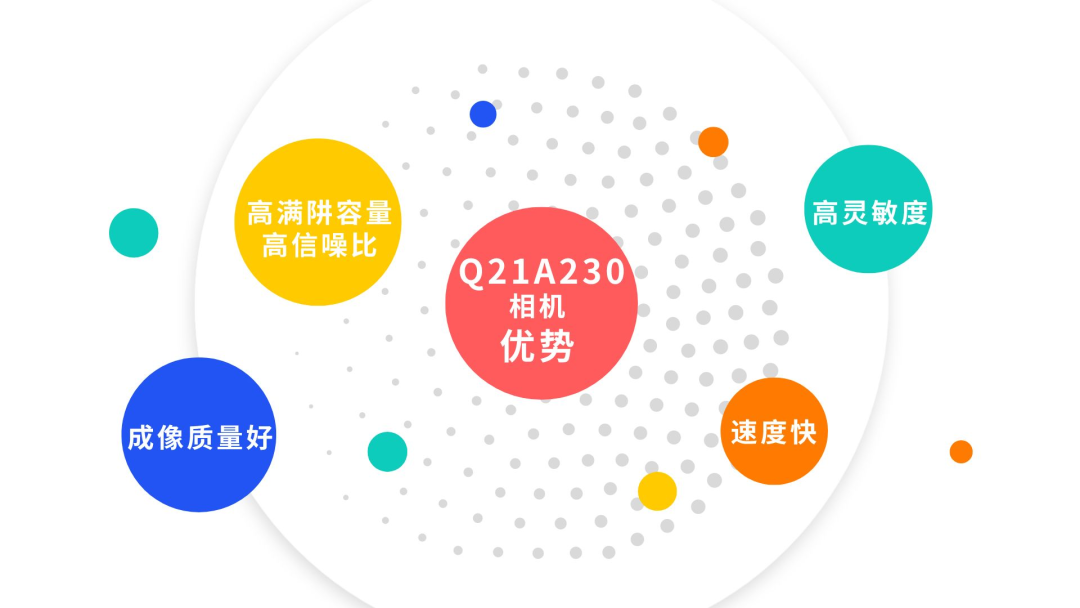

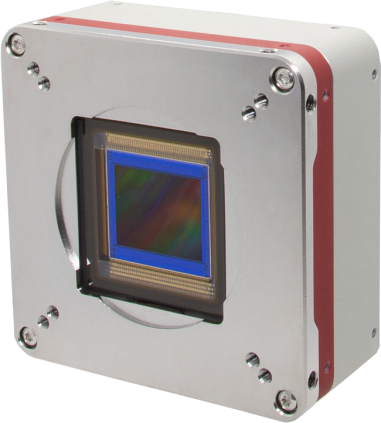

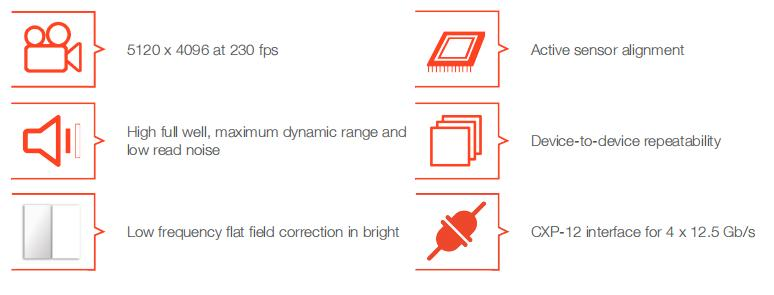

Adimec Q-21A230x/CXP-PA 相機，擁有5120×4096 的高質量像素，圖像實時計量，提供高速CoaXPress接口。2100萬像素分辨率和230幀每秒的測量速度，Q-21A230 可以大大提高精度以及系統的吞吐量。Adimec的全局曝光和精確成像技術，保證了每張圖像信息的準確性。 Q-21A230 提供了最好的圖像質量和最佳的熱管理，使得它非常適合半導體后端應用。不同的工作模式，優化了最大的動態范圍，高滿阱和高靈敏度，在各種嚴苛條件下提供簡單的系統集成和理想的性能。

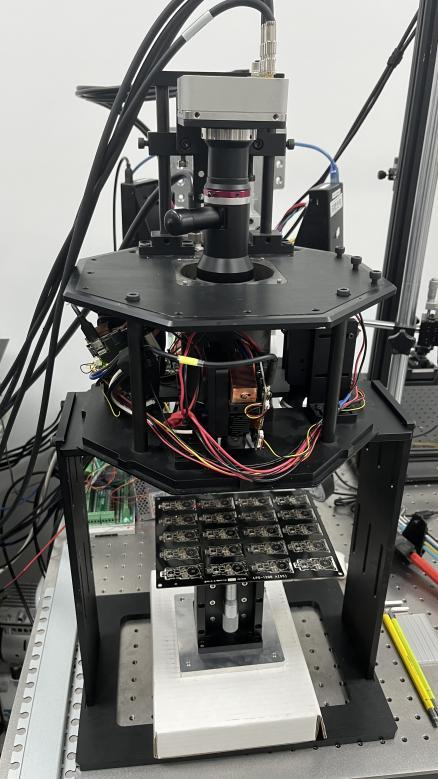

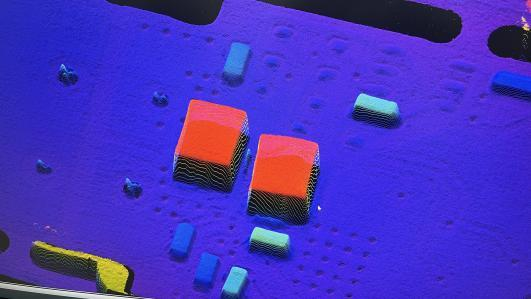

為什么 Q-21A230 相機 能應用在 3D AOI 方面呢？Adimec Q-21A230 通過提供高滿阱容量和高靈敏度兩種操作模式，在同一款相機實現兩個功能，使相機適用范圍更廣和應用場景更豐富，并實現在線測量與在線檢測，滿足半導體行業對高性能工業相機的需求。Adimec 具備解決上述問題的能力，以及將產品更好的集成到客戶的系統中。Adimec Q-21A230 相機不僅可以輕松應對從高亮區域到非常暗區域的圖像采集，而且 Q-21A230 具有的高滿阱和高信噪比可以獲得非常好的對比度，這對于色差非常小，或者檢測精度非常高的應用很有效果。例如，在半導體的測量相關應用中，相機經常要配合高倍率物鏡和高亮光源成像，具有高滿阱和高信噪比的相機可以獲得更好的對比度，從而實現對細微瑕疵和高精度尺寸的檢測。
1.Q-21A230 有更高的滿阱容量，更好的信噪比。
比較 Adimec Q-12A180、Q-21A230和GMAX2509三款相機和芯片。GMAX2509 和 GMAX0505 有相似的像素設計和特性，GMAX0505 也是經常拿來與 Q-21A230 對比的一款芯片。這些相機和芯片最大的不同就是他們可用的最大滿阱容量。
對于 Adimec Q-21A230，可以設置相機的參數以獲得 7.0k 到 33.6k 電子數的最大滿阱容量。這里我們僅關注最大滿阱容量和高靈敏度兩種設置，高靈敏度擁有最低的滿阱容量。
對于 GMAX2509，可以設置芯片參數 2.5k 到 6.7k 電子數的最大滿阱容量，這里我們只關注最大滿阱配置。
對于 Q-12A180，唯一的最大滿阱容量設置為 10k 個電子。

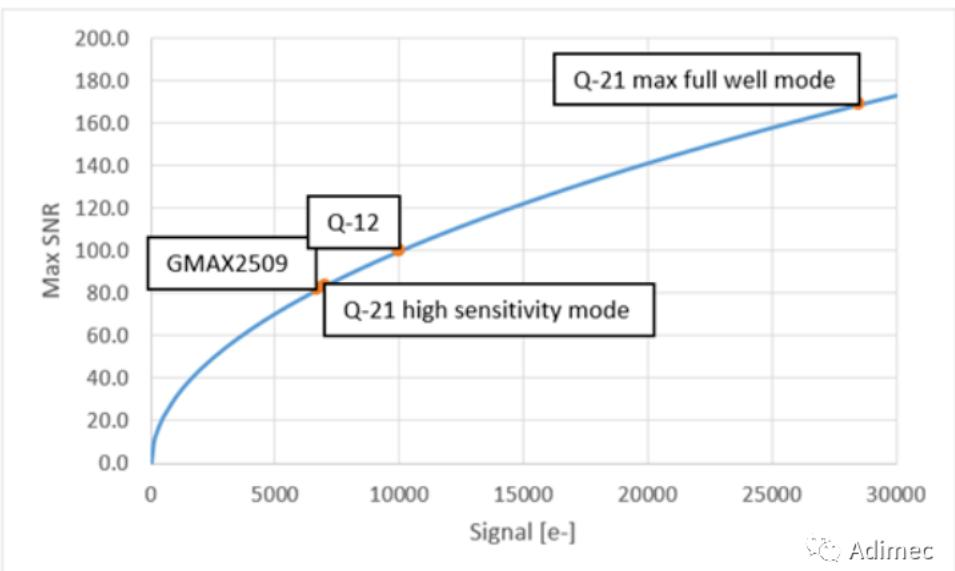

根據方程和指定的最大滿阱容量，通過計算得到理論上最大信噪比。
如下圖所示：
以上三個相機和芯片在相同的光源和光強下感光。由于像素尺寸、滿阱容量和靈敏度的不同，因此每達到75%灰度等級所需的曝光時間也不相同。

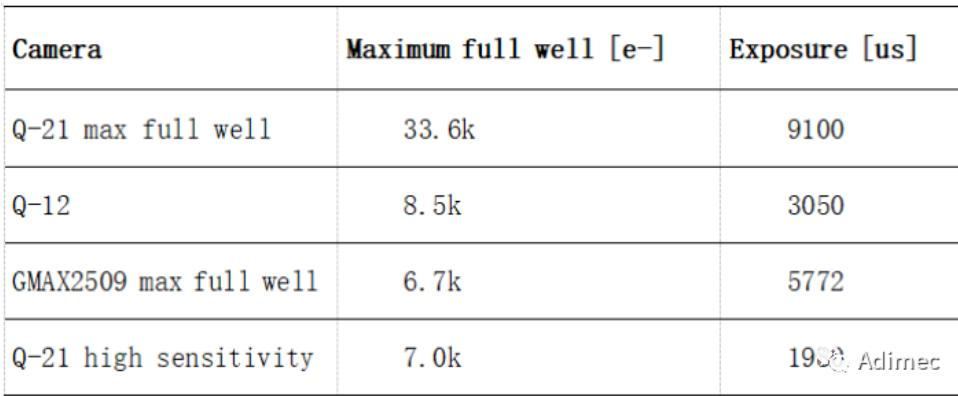

所需曝光時間：

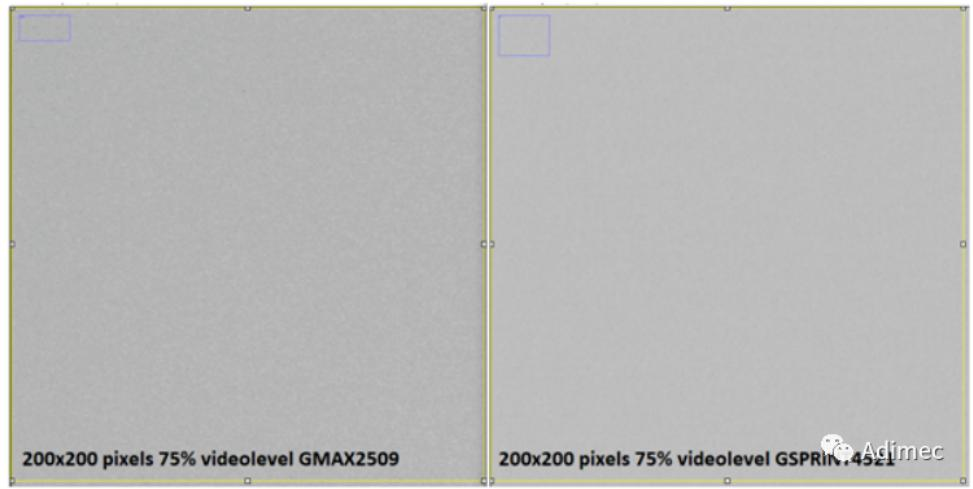

2.從 GMAX2509 和 Q-21A230 得到兩張圖像，在相同大小的 ROI 區域進行比對，可以發現明顯噪聲差異：Q-21A230 優于 GMAX2509。

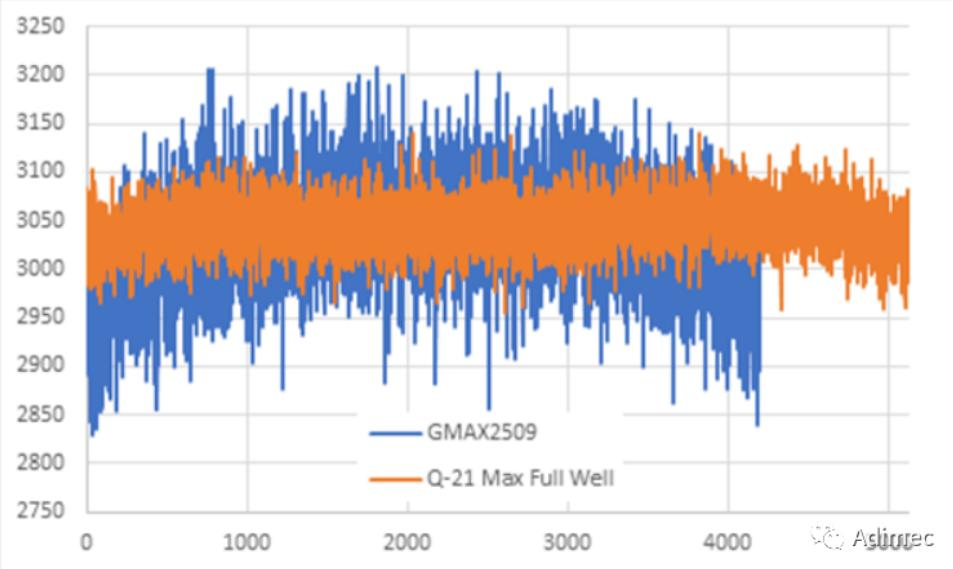

3.在下面的 Line Profile 圖中可以看到，較低的最大滿阱容量具有更大的波動范圍。此外還可以發現 GMAX2509 存在輕微的不均勻性。

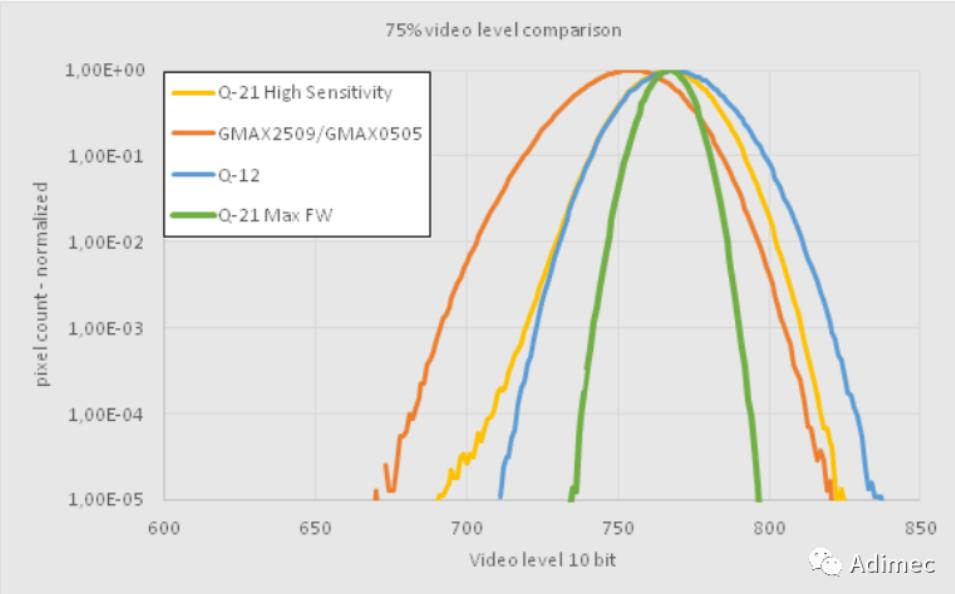

4.對比兩個以上的相機或者芯片，查看它們的直方圖是比較清晰的一種方式。對于每一個芯片，因為歸一化不會改變直方圖的分布情況，所以我們進行歸一化比較不同的相機和芯片。
Adimec 相機憑借其卓越的性能、豐富的功能和良好的使用體驗，成為圖像拍攝領域的佼佼者。無論是半導體、工業自動化還是醫療設備等領域，該相機都能為用戶提供高效、準確的數據。
