S2.0接口相機
匯川新品
6Gbps 高穩定性 小體積 低功耗 簡單易用
S2.0系列面陣相機采用全新的先進傳輸協議，POC同軸電纜供電技術，單根線纜傳輸帶寬高達6Gbps，數據傳輸抗干擾能力強，不加中繼條件下最長可以支持15m的傳輸距離。
產品廣泛應用于3C、半導體、PCB、鋰電、硅晶等行業。

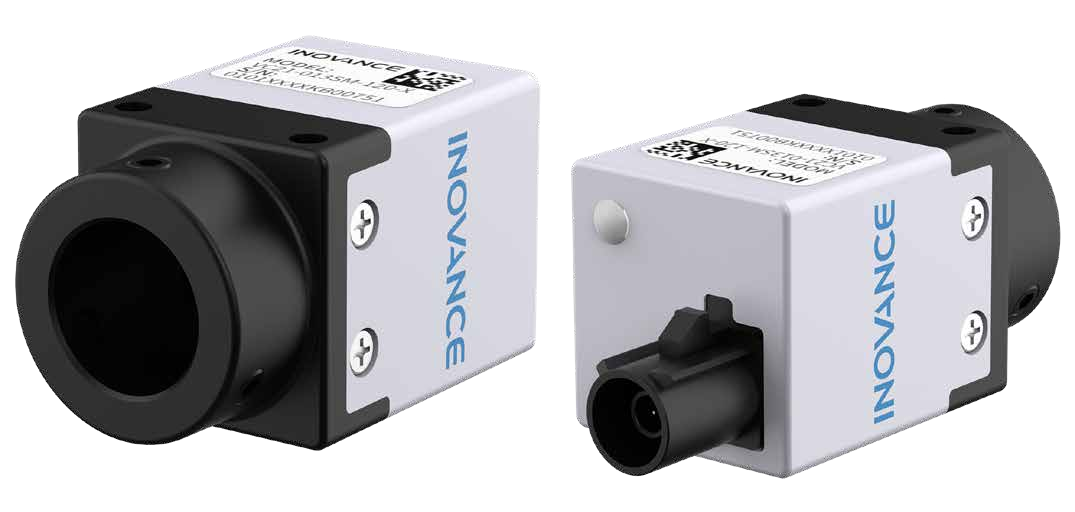

S2.0 系列微型面陣相機
6Gbps 數據帶寬
高穩定性，不易掉線、丟幀
即插即用，無需繁復設置
超小體積：20mm×20mm×33mm
單根線纜完成供電、傳輸數據、控制信號
低功耗，該系列產品最低功耗為0.7W

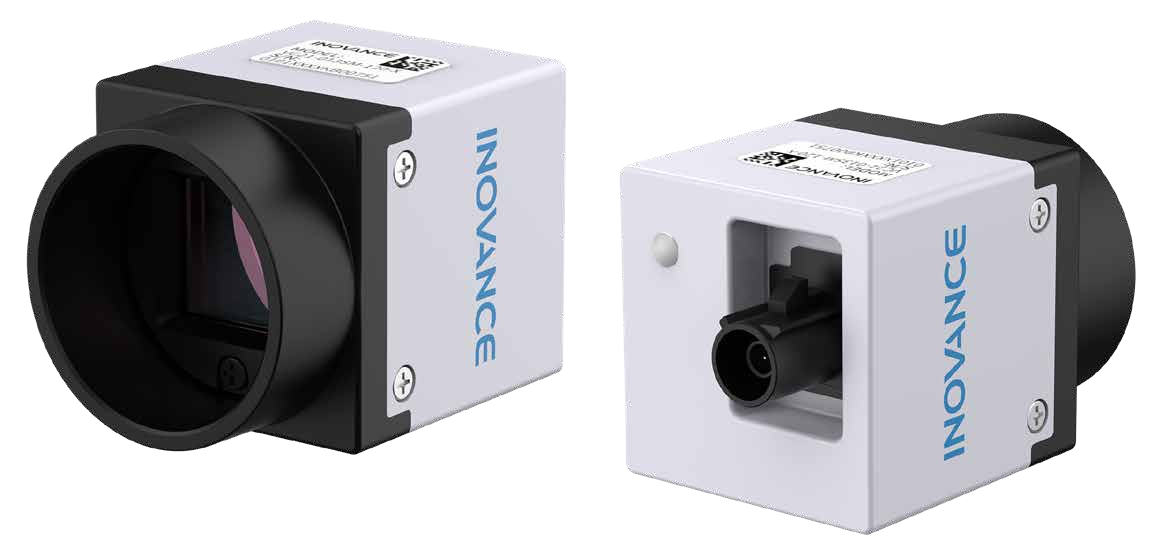

S2.0 系列面陣相機
6Gbps 數據帶寬
高穩定性，不易掉線、丟幀
即插即用，無需繁復設置
小體積：29mm×29mm×40.9mm
單根線纜完成供電、傳輸數據、控制信號
低功耗，該系列產品最低功耗為0.7W
01
S2.0接口相機優勢
跨界創新--高速長距傳輸不丟幀
傳輸穩定--抗干擾能力強
算感分離--低功率、低溫漂
空間集約化--適配狹小設備空間
便捷使用--降低PC配置、節約成本
02
典型應用場景

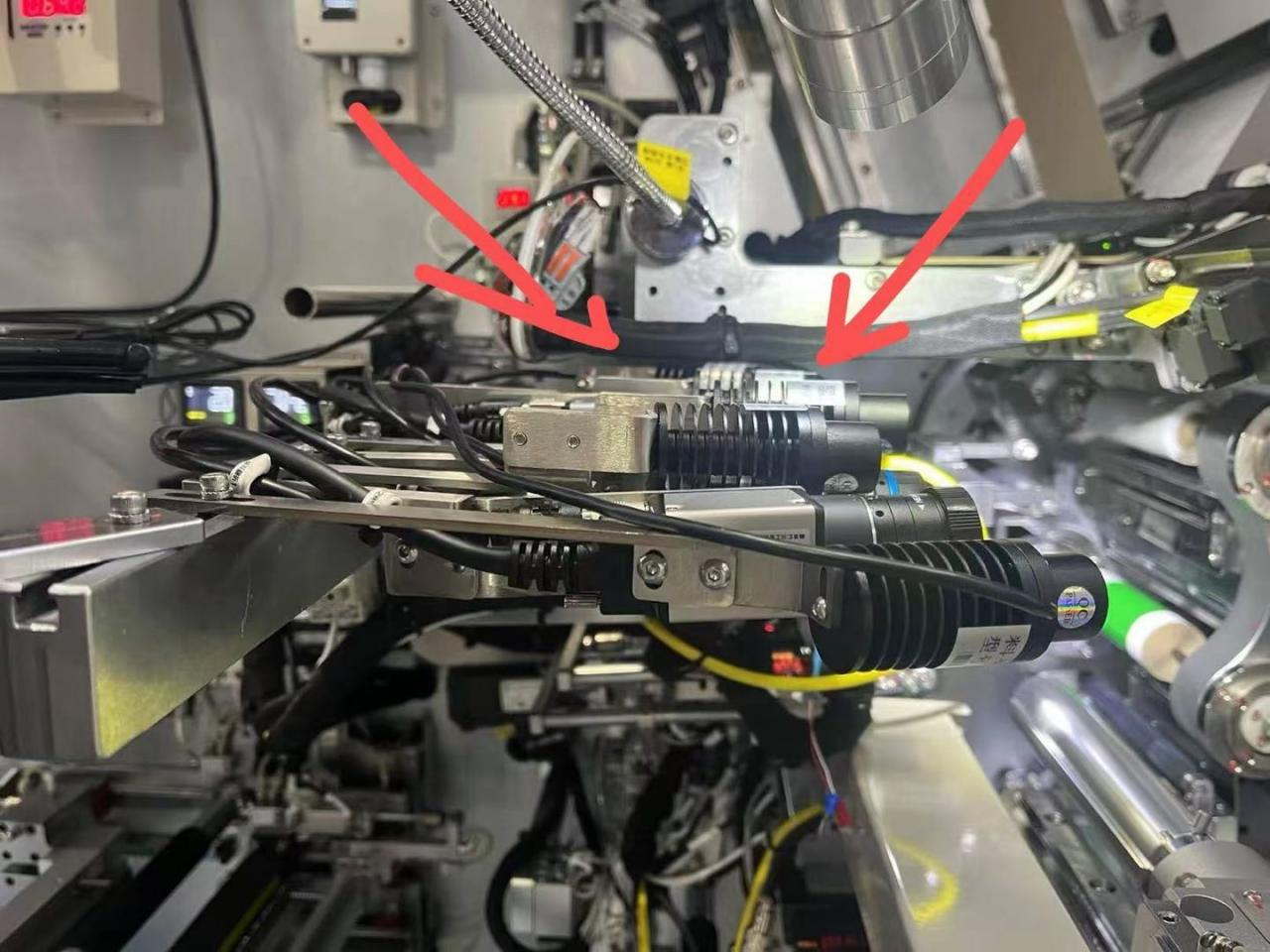

卷繞機
客戶痛點
1
卷繞機空間狹小，現有多相機場景導致調試空間擁擠
2

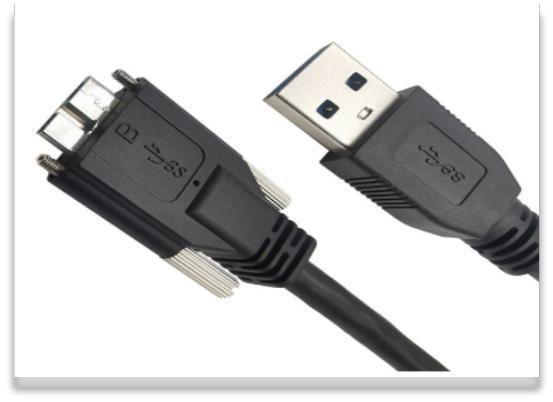

雙面陣方案采用U口500w或900w，但U口相機傳輸不穩定，高頻率觸發場景易掉線丟圖
3
針對高精度場景下采用千兆500w面陣相機無法實現2點每圈的檢測效率，往往要犧牲精度，裁圖使用
調試難
不穩定
體積大、傳輸慢
匯川S2.0相機優勢
S微型相機較常規相機體型小1/3以上，有效降低空間占用
車規級安全接口協議，幾乎0掉線
傳輸帶寬可達6GB，比千兆網提升3倍以上，輕松完成一圈2點拍攝
S采集提供觸發日志功能，幫助現場解耦拍照誤觸發現象，提高問題處理效率
疊片機
客戶痛點
1
疊片機如何實現80ms內快速糾偏，提升設備整體效率
2
U口相機傳輸不穩定，傳輸距離短5m以內，萬兆網相機成本高
3
常規相機走線復雜，每個相機需要單獨供電及觸發，占用配電板空間
匯川S2.0相機優勢
S接口高速帶寬，500w相機可達60幀，相較網口相機提升30ms以上采圖時間
15m可走拖鏈線纜，更易布線

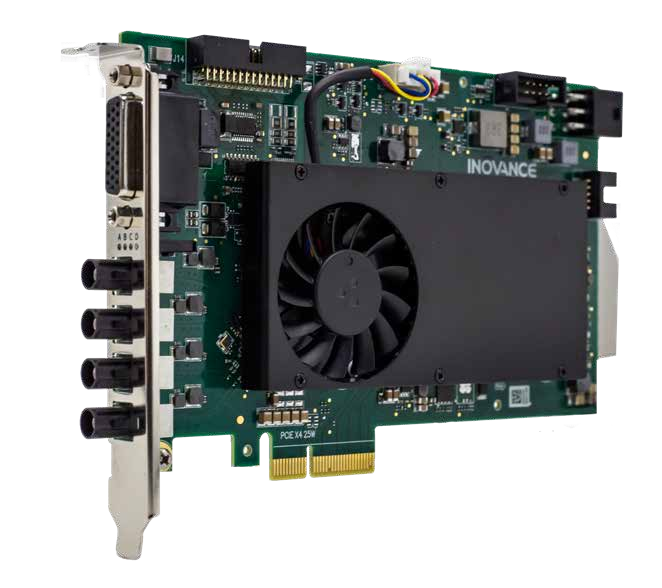

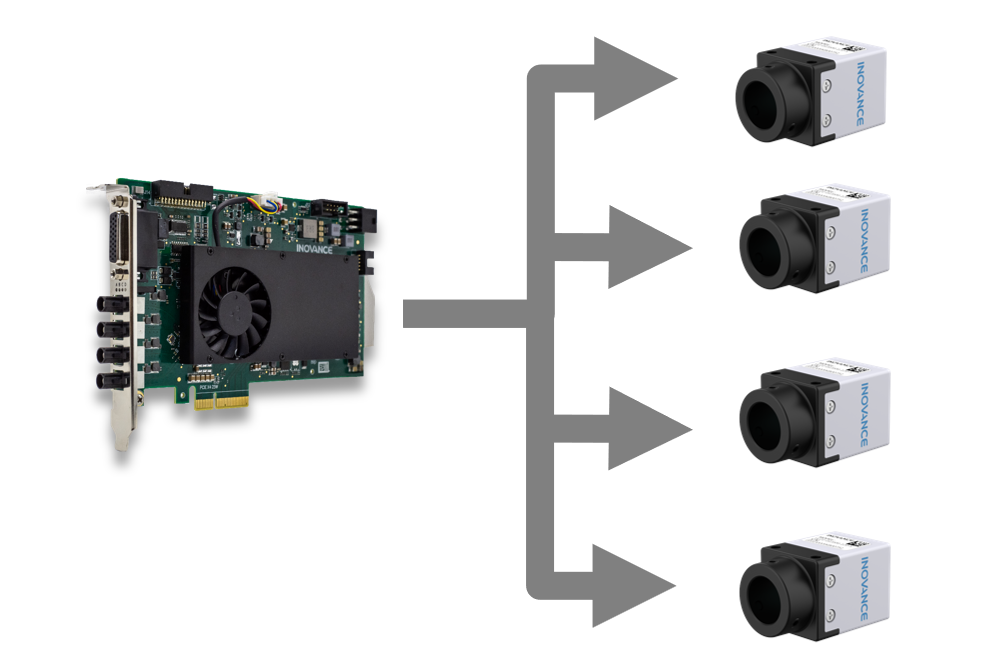

傳輸、供電一體，采集卡觸發拍照（支撐一卡四相機），減少布線、接線工作，無需額外配電板
使用微型款，節省空間布局
不占用CPU資源，降低工控機配置要求，節省客戶成本
整套方案
匯川S口相機取圖17ms取圖

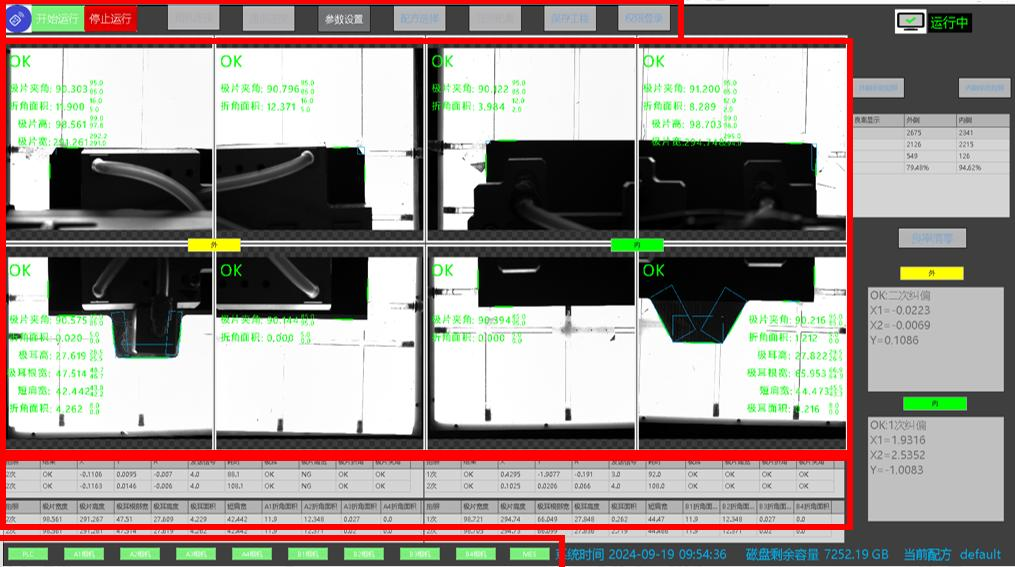

睛麟45ms 圖像處理

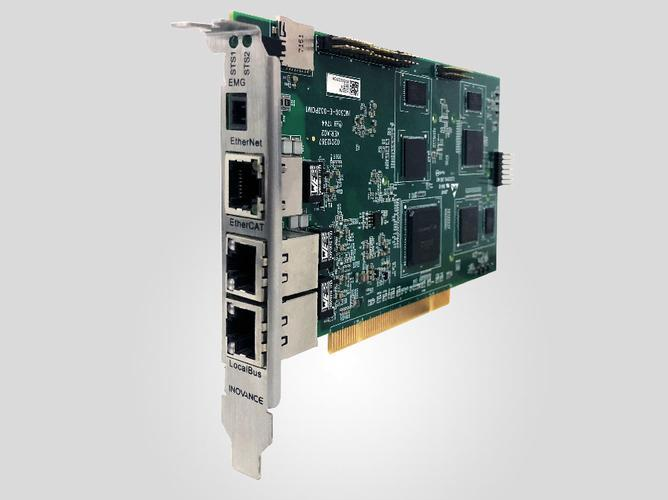

匯川板卡API調用

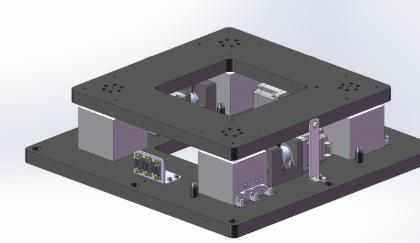

板卡UVW平臺控制
